AC-DC電源模塊2.5-6W
電源類型：引針式電源模塊
規格型號：ZXAS2.5-15-WES
電源尺寸：37mmx18mmx26.5mm
輸入電壓：85V-265VAC或120V-375VDC
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V
輸出功率：2.5-6W
產品詳細
引針式電源模塊
產品特點
■ 寬輸入電壓范圍，單路輸出
■典型轉換效率78%
■內置輸入濾波器
■尺寸：37*18*26.5
典型應用
■儀器儀表、工業控制
■自動化、遠程控制、電力裝置
電源部分型號:

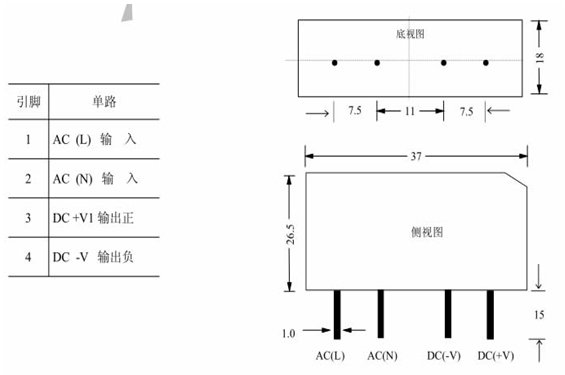

外型尺寸及引腳定義：
■ 寬輸入電壓范圍，單路輸出
■典型轉換效率78%
■內置輸入濾波器
■尺寸：37*18*26.5
典型應用
■儀器儀表、工業控制
■自動化、遠程控制、電力裝置
| 技術參數 | |
| 輸入電壓： | 85-265VAC或120-375VDC |
| 輸出電壓： | DC 48V,28V,24V,15V,12V,5V,3.3V |
| 輸出功率： | 2.5W或6W(可選） |
| 電源尺寸： | 37*18*26.5 |
| 電壓精度： | Vo1:±1% |
| 源效應： | ＜±0.5% |
| 負載效應： | ＜±0.5% |
| 紋波和噪聲： | 1%Vo |
| 溫度系數： | <±0.03℃ |
| 工作頻率： | 100KHz |
| 效率： | >75% |
| 過流保護： | >120% |
| 隔離電阻： | >100M? |
| 工作環境溫度： | -25~+55℃(工業級) -40~+70℃(軍工級) |
| 儲存溫度： | -45~+105℃(工業級) -55~+105℃(軍工級) -60~+125℃(航天級) |
| 工作濕度： | 5%~85%RH |
| 儲存濕度： | 5%~95%RH |
| 隔離電壓： | Vin-Vo 1500VDC; Vin-FG 1500VDC; Vo- FG 500VDC |
| 冷卻方式： | 自然空冷 |
| 殼體材質： | 低輻射塑料 |
| 接線方式： | 焊接插針 |
電源部分型號:
| 型號 | 功率(W) | 輸入電壓(V) | 輸出電壓（V） | 輸出路數 |
| ZXAS2.5-05-WES | 2.5W | 220V(85-265V) | 05V | 單路 |
| ZXAS2.5-12-WES | 2.5W | 220V(85-265V) | 12V | 單路 |
| ZXAS2.5-15-WES | 2.5W | 220V(85-265V) | 15V | 單路 |
| ZXAS2.5-24-WES | 2.5W | 220V(85-265V) | 24V | 單路 |
| ZXAS2.5-28-WES | 2.5W | 220V(85-265V) | 28V | 單路 |
| ZXAS2.5-48-WES | 2.5W | 220V(85-265V) | 48V | 單路 |
